Фильтр активной мощности (ФАМ)

Выбор системы

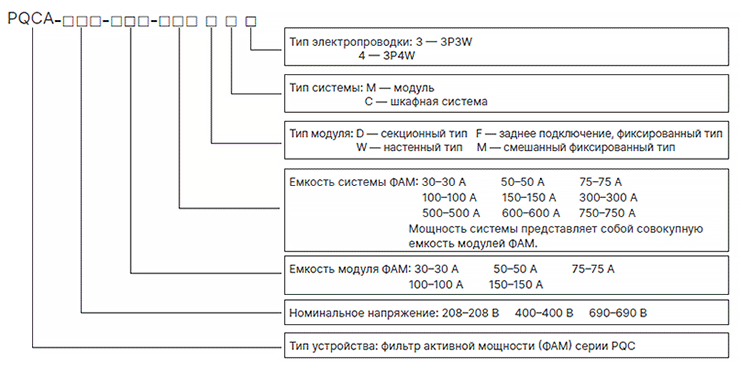

Правило именования ФАМ серии PQC

Модель ФАМ серии PQC

Тип системы ФАМ	Конструкция	Название модели	Номинальное напряжение	Емкость ФАМ	Размеры (Ш×Г×В)	Масса
Независимая модульная система	Настенное крепление (силовой модуль и принадлежности в сборе)	PQCA-208-50-50WC3(4)	208 В	50 A	580x265x1151 мм	65 кг
		PQCA-208-75-75WC3(4)	208 В	75 A	580x265x1151 мм	65 кг
		PQCA-208-100-100WC3(4)	208 В	100 A	580x265x1151 мм	80 кг
		PQCA-208-150-150WC3(4)	208 В	150 A	580x265x1151 мм	80 кг
		PQCA-400-30-30WC3(4)	400 В	30 A	580x265x1151 мм	65 кг
		PQCA-400-50-50WC3(4)	400 В	50 A	580x265x1151 мм	65 кг
		PQCA-400-75-75WC3(4)	400 В	75 A	580x265x1151 мм	65 кг
		PQCA-400-100-100WC3(4)	400 В	100 A	580x265x1151 мм	80 кг
		PQCA-400-150-150WC3(4)	400 В	150 A	580x265x1151 мм	80 кг
	Секционный модульный тип	PQCA-208-50-50DM3(4)	208 В	50 A	484x681x190 мм	35 кг
		PQCA-208-75-75DM3(4)	208 В	75 A	484x681x190 мм	36 кг
		PQCA-208-100-100DM3(4)	208 В	100 A	484x771x190 мм	48 кг
		PQCA-208-150-150DM3(4)	208 В	150 A	484x771x190 мм	49 кг
		PQCA-400-30-30DM3(4)	400 В	30 A	484x681x190 мм	34 кг
		PQCA-400-50-50DM3(4)	400 В	50 A	484x681x190 мм	35 кг
		PQCA-400-75-75DM3(4)	400 В	75 A	484x681x190 мм	36 кг
		PQCA-400-100-100DM3(4)	400 В	100 A	484x771x190 мм	48 кг
		PQCA-400-150-150DM3(4)	400 В	150 A	484x771x190 мм	49 кг
	Смешанный фиксированный тип, модульный	PQCA-208-50-50MM3(4)	208 В	50 A	484x641.5x190 мм	34 кг
		PQCA-208-75-75MM3(4)	208 В	75 A	484x641.5x190 мм	35 кг
		PQCA-208-100-100MM3(4)	208 В	100 A	484x731.5x190 мм	47 кг
		PQCA-208-150-150MM3(4)	208 В	150 A	484x731.5x190 мм	48 кг
		PQCA-400-30-30MM3(4)	400 В	30 A	484×641.5×190 мм	33 кг
		PQCA-400-50-50MM3(4)	400 В	50 A	484×641.5×190 мм	34 кг
		PQCA-400-75-75MM3(4)	400 В	75 A	484×641.5×190 мм	35 кг
		PQCA-400-100-100MM3(4)	400 В	100 A	484×731.5×190 мм	47 кг
		PQCA-400-150-150MM3(4)	400 В	150 A	484×731.5×190 мм	48 кг
	Модульная система фиксированного типа	PQCA-690-100-100FM3	690 В	100 A	605x761x270 мм	78 кг
Шкафная система (несколько модулей)	Секционный тип, шкаф	PQCA-208-150-300DC3(4)	208 В	300 A	800x1000x2000 мм	350 кг
		PQCA-208-150-450DC3(4)	208 В	450 A	800x1000x2000 мм	415 кг
		PQCA-208-150-600DC3(4)	208 В	600 A	800×1000×2000 мм	485 кг
		PQCA-400-150-300DC3(4)	400 В	300 A	800×1000×2000 мм	350 кг
		PQCA-400-100/150-500DC3(4)	400 В	500 A	800×1000×2000 мм	470 кг
		PQCA-400-150-600DC3(4)	400 В	600 A	800×1000×2000 мм	485 кг
	Смешанный фиксированный тип, шкаф	PQCA-208-150-300MC3(4)	208 В	300 A	800×1000×2000 мм	345 кг
		PQCA-208-150-450MC3(4)	208 В	450 A	800×1000×2000 мм	410 кг
		PQCA-208-150-600MC3(4)	208 В	600 A	800×1000×2000 мм	480 кг
		PQCA-400-100-100MC3(4)	400 В	100 A	800×1000×2000 мм	275 кг
		PQCA-400-50/75-125MC3(4)	400 В	125 A	800×1000×2000 мм	300 кг
		PQCA-400-75-150MC3(4)	400 В	150 A	800×1000×2000 мм	280 кг
		PQCA-400-150-150MC3(4)	400 В	150 A	800×1000×2000 мм	280 кг
		PQCA-400-100-200MC3(4)	400 В	200 A	800×1000×2000 мм	330 кг
		PQCA-400-100/150-250MC3(4)	400 В	250 A	800×1000×2000 мм	340 кг
		PQCA-400-150-300MC3(4)	400 В	300 A	800×1000×2000 мм	345 кг
		PQCA-400-100/150-350MC3(4)	400 В	350 A	800×1000×2000 мм	400 кг
		PQCA-400-100/150-400MC3(4)	400 В	400 A	800×1000×2000 мм	405 кг
		PQCA-400-150-450MC3(4)	400 В	450 A	800×1000×2000 мм	410 кг
		PQCA-400-100/150-500MC3(4)	400 В	500 A	800×1000×2000 мм	465 кг
		PQCA-400-100/150-550MC3(4)	400 В	550 A	800×1000×2000 мм	470 кг
		PQCA-400-150-600MC3(4)	400 В	600 A	800×1000×2000 мм	500 кг
		PQCA-400-100/150-650MC3(4)	400 В	650 A	800×1000×2000 мм	530 кг
		PQCA-400-100/150-700MC3(4)	400 В	700 A	800×1000×2000 мм	535 кг
		PQCA-400-150-750MC3(4)	400 В	750 A	800×1000×2000 мм	545 кг
	Шкаф фиксированного типа	PQCA-690-100-300FC3	690 В	300 A	800×1000×2000 мм	460 кг
		PQCA-690-100-400FC3	690 В	400 A	800×1000×2000 мм	540 кг
		PQCA-690-100-500FC3	690 В	500 A	800×1000×2000 мм	620 кг

Note:

The above cabinet system doesn't include all configurations. Please use bigger capacity modules for performing configuration.
One HMI can connect a maximum of 8 pcs power modules, no matter if there are different capacity APF modules or APF + SVG modules.
When adopting configurations not included in the above configurations, the model name will change accordingly.
Please consult Delta personnel if there are any questions.
