Szynoprzewód w izolacji żywicznej - Seria BR, 250-2000 A

Specyfikacja techniczna

Szynoprzewód

Wartości znamionowe

250/ 400/ 600/ 800/ 1000/ 1250/ 1600/ 2000 A

Napięcie znamionowe

1000 V

Częstotliwość

50/60 Hz

Przewód

Czystość miedzi: 99.9%, Przewodność: 99.9% IACS

Aluminum purity: 98.8%, Przewodność: 56.0% IACS

Ocynkowanie przewodu

Powłoka cynowa (stand.)

Materiał wykonania izolacji

Żywica epoksydowa, lana

Klasa izolacji

Klasa F (155℃)

Obudowa

Żywica epoksydowa / aluminium

Ochrona przed pożarem

UL94 V0

Stopień ochrony

IP20, IP55 (opcja)

Uderzenia mechaniczne

IK10

Earthquake test

0.8 g [magnitude >7], Zone 4

Moduł wpinany

Konstrukcja styku

Mocowanie wpinane

Typ

Rv: mounted to busway section vertically

Rh: mounted to busway section horizontally

Konfiguracja

Moduł wpinany z MCB/ELCB/RCBO

Moduł wpinany z MCB/RCB + gniazdka-wyjścia

Moduł wpinany z MCB/RCBO + miernik energii

Moduł wpinany z MCB + Over Temperature Detect System

Maks. wartości znamionowe

400 A

Marki wyłączników MCCB

ABB(Std.), Mitsubishi, Fuji, GE, Schneider lub określone przez klienta

Stopień ochrony

IP20, IP42/55 (opcja)

Powłoka panelu

Malowanie proszkowe

Kolor

RAL 9011/ RAL9003

Dane ogólne

Normy

IEC61439, IEC60529, IEC60331, IEC60332

CNS14286, CNS12514, CNS14165, CNS11073

UL857

Temperatura otoczenia

-20℃ /+50℃ avg. 35℃

Wysokość n.p.m.

Poniżej 2000 m nad poziomem morza

Szynoprzewód

MIEDŹ

Model

BRC02

Prąd znamionowy

250 A

Wartości impedancji*

Rezystancja R₂₀: 213,0 μΩ/m

Rezystancja R₈₀: 263,2 μΩ/m

Rezystancja X₅₀: 138,1 μΩ/m

Impedancja Z₅₀: 297,2 μΩ/m

Rezystancja X₆₀: 165,7 μΩ/m

Impedancja Z₆₀: 311,0 μΩ/m

Przekrój przewodu

L1,L2,L3: 50 mm²

N (100%): 50 mm²

G (wewnętrzny): 50 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 58 mm

Waga netto

12 kg/m

Model

BRC04

Prąd znamionowy

400 A

Wartości impedancji*

Rezystancja R₂₀: 178,0 μΩ/m

Rezystancja R₈₀: 220,0 μΩ/m

Rezystancja X₅₀: 129,5 μΩ/m

Impedancja Z₅₀: 255,3 μΩ/m

Rezystancja X₆₀: 155,4 μΩ/m

Impedancja Z₆₀: 269,3 μΩ/m

Przekrój przewodu

L1,L2,L3: 72,5 mm²

N (100%): 72,5 mm²

G (wewnętrzny): 72,5 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 58 mm

Waga netto

13 kg/m

Model

BRC06

Prąd znamionowy

600 A

Wartości impedancji*

Rezystancja R₂₀: 117,8 μΩ/m

Rezystancja R₈₀: 145,6 μΩ/m

Rezystancja X₅₀: 87,8 μΩ/m

Impedancja Z₅₀: 170,0 μΩ/m

Rezystancja X₆₀: 105,3 μΩ/m

Impedancja Z₆₀: 179,7 μΩ/m

Przekrój przewodu

L1,L2,L3: 145 mm²

N (100%): 145 mm²

G (wewnętrzny): 72,5 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 58 mm

Waga netto

15 kg/m

Model

BRC08

Prąd znamionowy

800 A

Wartości impedancji*

Rezystancja R₂₀: 74,6 μΩ/m

Rezystancja R₈₀: 92,2 μΩ/m

Rezystancja X₅₀: 67,8 μΩ/m

Impedancja Z₅₀: 114,4 μΩ/m

Rezystancja X₆₀: 81,3 μΩ/m

Impedancja Z₆₀: 122,9 μΩ/m

Przekrój przewodu

L1,L2,L3: 232 mm²

N (100%): 232 mm²

G (wewnętrzny): 116 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 73 mm

Waga netto

23 kg/m

Model

BRC10

Prąd znamionowy

1000 A

Wartości impedancji*

Rezystancja R₂₀: 55,8 μΩ/m

Rezystancja R₈₀: 69,0 μΩ/m

Rezystancja X₅₀: 49,8 μΩ/m

Impedancja Z₅₀: 85,1 μΩ/m

Rezystancja X₆₀: 59,8 μΩ/m

Impedancja Z₆₀: 91,3 μΩ/m

Przekrój przewodu

L1,L2,L3: 307,4 mm²

N (100%): 307,4 mm²

G (wewnętrzny): 153,7 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 86 mm

Waga netto

32 kg/m

Model

BRC12

Prąd znamionowy

1250 A

Wartości impedancji*

Rezystancja R₂₀: 37,2 μΩ/m

Rezystancja R₈₀: 46,0 μΩ/m

Rezystancja X₅₀: 38,5 μΩ/m

Impedancja Z₅₀: 60,0 μΩ/m

Rezystancja X₆₀: 46,2 μΩ/m

Impedancja Z₆₀: 65,2 μΩ/m

Przekrój przewodu

L1,L2,L3: 464 mm²

N (100%): 464 mm²

G (wewnętrzny): 232 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 113 mm

Waga netto

46 kg/m

Model

BRC16

Prąd znamionowy

1600 A

Wartości impedancji*

Rezystancja R₂₀: 24,6 μΩ/m

Rezystancja R₈₀: 30,4 μΩ/m

Rezystancja X₅₀: 25,5 μΩ/m

Impedancja Z₅₀: 39,7 μΩ/m

Rezystancja X₆₀: 30,6 μΩ/m

Impedancja Z₆₀: 43.1 μΩ/m

Przekrój przewodu

L1,L2,L3: 696 mm²

N (100%): 696 mm²

G (wewnętrzny): 348 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 153 mm

Waga netto

59 kg/m

Model

BRC20

Prąd znamionowy

2000 A

Wartości impedancji*

Rezystancja R₂₀: 18,8 μΩ/m

Rezystancja R₈₀: 23,2 μΩ/m

Rezystancja X₅₀: 20,1 μΩ/m

Impedancja Z₅₀: 30,7 μΩ/m

Rezystancja X₆₀: 24,1 μΩ/m

Impedancja Z₆₀: 33,5 μΩ/m

Przekrój przewodu

L1,L2,L3: 928 mm²

N (100%): 928 mm²

G (wewnętrzny): 464 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 193 mm

Waga netto

65 kg/m

ALUMINUM

Model

BRA02

Prąd znamionowy

250 A

Wartości impedancji*

Rezystancja R₂₀: 312,0 μΩ/m

Rezystancja R₈₀: 385,6 μΩ/m

Rezystancja X₅₀: 150,0 μΩ/m

Impedancja Z₅₀: 413,7 μΩ/m

Rezystancja X₆₀: 180,0 μΩ/m

Impedancja Z₆₀: 425,5 μΩ/m

Przekrój przewodu

L1,L2,L3: 100 mm²

N (100%): 100 mm²

G (wewnętrzny): 50 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 58 mm

Waga netto

11 kg/m

Model

BRA04

Prąd znamionowy

400 A

Wartości impedancji*

Rezystancja R₂₀: 213,0 μΩ/m

Rezystancja R₈₀: 263,2 μΩ/m

Rezystancja X₅₀: 138,1 μΩ/m

Impedancja Z₅₀: 297,2 μΩ/m

Rezystancja X₆₀: 165,7 μΩ/m

Impedancja Z₆₀: 311,0 μΩ/m

Przekrój przewodu

L1,L2,L3: 145 mm²

N (100%): 145 mm²

G (wewnętrzny): 72,5 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 58 mm

Waga netto

12 kg/m

Model

BRA06

Prąd znamionowy

600 A

Wartości impedancji*

Rezystancja R₂₀: 122,0 μΩ/m

Rezystancja R₈₀: 150,8 μΩ/m

Rezystancja X₅₀: 100,0 μΩ/m

Impedancja Z₅₀: 180,9 μΩ/m

Rezystancja X₆₀: 120,0 μΩ/m

Impedancja Z₆₀: 192,7 μΩ/m

Przekrój przewodu

L1,L2,L3: 232 mm²

N (100%): 232 mm²

G (wewnętrzny): 116 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 58 mm

Waga netto

14 kg/m

Model

BRA08

Prąd znamionowy

800 A

Wartości impedancji*

Rezystancja R₂₀: 93,5 μΩ/m

Rezystancja R₈₀: 115,5 μΩ/m

Rezystancja X₅₀: 59,8 μΩ/m

Impedancja Z₅₀: 130,1 μΩ/m

Rezystancja X₆₀: 71,7 μΩ/m

Impedancja Z₆₀: 136.0 μΩ/m

Przekrój przewodu

L1,L2,L3: 307,4 mm²

N (100%): 307,4 mm²

G (wewnętrzny): 153,7 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 83 mm

Waga netto

21 kg/m

Model

BRA10

Prąd znamionowy

1000 A

Wartości impedancji*

Rezystancja R₂₀: 62,6 μΩ/m

Rezystancja R₈₀: 77,4 μΩ/m

Rezystancja X₅₀: 46,7 μΩ/m

Impedancja Z₅₀: 90,3 μΩ/m

Rezystancja X₆₀: 56,0 μΩ/m

Impedancja Z₆₀: 95,5 μΩ/m

Przekrój przewodu

L1,L2,L3: 464 mm²

N (100%): 464 mm²

G (wewnętrzny): 232 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 113 mm

Waga netto

30 kg/m

Model

BRA12

Prąd znamionowy

1250 A

Wartości impedancji*

Rezystancja R₂₀: 49,7 μΩ/m

Rezystancja R₈₀: 61,4 μΩ/m

Rezystancja X₅₀: 40,8 μΩ/m

Impedancja Z₅₀: 73,8 μΩ/m

Rezystancja X₆₀: 49,0 μΩ/m

Impedancja Z₆₀: 78,6 μΩ/m

Przekrój przewodu

L1,L2,L3: 580 mm²

N (100%): 580 mm²

G (wewnętrzny): 290 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 133 mm

Waga netto

42 kg/m

Model

BRA16

Prąd znamionowy

1600 A

Wartości impedancji*

Rezystancja R₂₀: 41,8 μΩ/m

Rezystancja R₈₀: 51,7 μΩ/m

Rezystancja X₅₀: 32,7 μΩ/m

Impedancja Z₅₀: 61,1 μΩ/m

Rezystancja X₆₀: 39,2 μΩ/m

Impedancja Z₆₀: 64,8 μΩ/m

Przekrój przewodu

L1,L2,L3: 696 mm²

N (100%): 696 mm²

G (wewnętrzny): 348 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 150 mm

Waga netto

54 kg/m

Model

BRA20

Prąd znamionowy

2000 A

Wartości impedancji*

Rezystancja R₂₀: 25,4 μΩ/m

Rezystancja R₈₀: 31,4 μΩ/m

Rezystancja X₅₀: 19,0 μΩ/m

Impedancja Z₅₀: 36,7 μΩ/m

Rezystancja X₆₀: 22,8 μΩ/m

Impedancja Z₆₀: 38.8 μΩ/m

Przekrój przewodu

L1,L2,L3: 1160 mm²

N (100%): 1160 mm²

G (wewnętrzny): 580 mm²

Wymiary szynoprzewodu (szer. x wys.)

117 x 230 mm

Waga netto

59 kg/m

* Wartości impedancji dla szynoprzewodu pracującego w temperaturze 20/ 85°C.

Moduł wpinany (seria Rv)

Wartości znamionowe

16 A

Model

Rv-A3P16

Wymiary (wys. x gł. x szer.)

330 x 165 x 100 mm

Stopień ochrony IP

IP42

Waga netto

3 kg

Wartości znamionowe

32 A

Model

Rv-A3P32

Wymiary (wys. x gł. x szer.)

330 x 165 x 100 mm

Stopień ochrony IP

IP42

Waga netto

3 kg

Wartości znamionowe

63 A

Model

Rv-A3P63

Wymiary (wys. x gł. x szer.)

330 x 165 x 100 mm

Stopień ochrony IP

IP42

Waga netto

5 kg

Wartości znamionowe

125 A

Model

Rv-A3P125

Wymiary (wys. x gł. x szer.)

330 x 165 x 200 mm

Stopień ochrony IP

IP42

Waga netto

12 kg

Wartości znamionowe

250 A

Model

Rv-A3P250

Wymiary (wys. x gł. x szer.)

330 x 165 x 300 mm

Stopień ochrony IP

IP42

Waga netto

20 kg

Wartości znamionowe

400 A

Model

Rv-A3P400

Wymiary (szer. x gł. x wys.)

330 x 165 x 300 mm

Stopień ochrony IP

IP42

Waga netto

26 kg

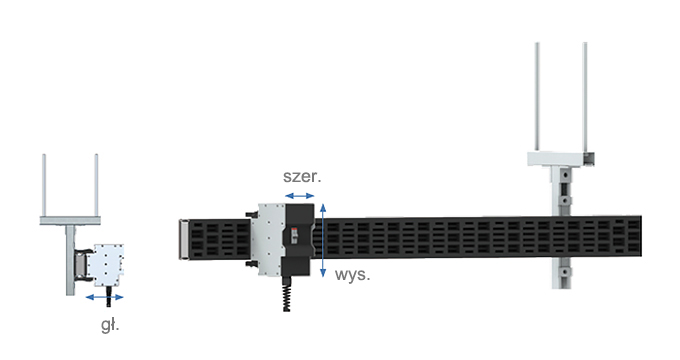

Moduł wpinany (seria Rh)

Wartości znamionowe

16 A

Model

Rh-A3P16

Wymiary (wys. x gł. x szer.)

250 x 243 x 100 mm

Stopień ochrony IP

IP42

Waga netto

3 kg

Wartości znamionowe

32 A

Model

Rh-A3P32

Wymiary (wys. x gł. x szer.)

250 x 243 x 100 mm

Stopień ochrony IP

IP42

Waga netto

3 kg

Wartości znamionowe

63 A

Model

Rh-A3P63

Wymiary (wys. x gł. x szer.)

250 x 243 x 100 mm

Stopień ochrony IP

IP42

Waga netto

5 kg

Wartości znamionowe

125 A

Model

Rh-A3P125

Wymiary (wys. x gł. x szer.)

250 x 243 x 200 mm

Stopień ochrony IP

IP42

Waga netto

12 kg

Wartości znamionowe

250 A

Model

Rh-A3P250

Wymiary (wys. x gł. x szer.)

250 x 243 x 300 mm

Stopień ochrony IP

IP42

Waga netto

20 kg

Wartości znamionowe

400 A

Model

Rh-A3P400

Wymiary (wys. x gł. x szer.)

250 x 243 x 300 mm

Stopień ochrony IP

IP42

Waga netto

26 kg

Końcowa skrzynka zasilająca

Końcowa skrzynka zasilająca umożliwia podłączenie zasilania dla szynoprzewodu nie włączonego w tablicę rozdzielczą.

Wartości znamionowe

250 A

Model

ECM-250 MCCB / ECT-250 Terminal

Wymiary (szer. x wys. x gł.)

ECM-250 MCCB: 480 x 300 x 240 mm

ECT-250 Terminal: 430 x 300 x 160 mm

IP Rating

IP42

Waga netto

ECM-250 MCCB: 17 kg

ECT-250 Terminal: 15 kg

Wartości znamionowe

400 A

Model

ECM-400 MCCB / ECT-400 Terminal

Wymiary (szer. x wys. x gł.)

ECM-400 MCCB: 480 x 300 x 240 mm

ECT-400 Terminal: 430 x 300 x 160 mm

Stopień ochrony IP

IP42

Waga netto

ECM-400 MCCB: 19 kg

ECT-400 Terminal: 15 kg

Wartości znamionowe

630 A

Model

ECM-630 MCCB / ECT-630 Terminal

Wymiary (szer. x wys. x gł.)

ECM-630 MCCB: 480 x 300 x 240 mm

ECT-630 Terminal: 430 x 300 x 160 mm

Stopień ochrony IP

IP42

Waga netto

ECM-630 MCCB: 20 kg

ECT-630 Terminal: 17 kg

Wartości znamionowe

800 A

Model

BRC086EB Terminal

Wymiary (szer. x wys. x gł.)

500 x 650 x 220 mm

Stopień ochrony IP

IP42

Waga netto

35 kg

Wartości znamionowe

1000 A

Model

BRC106EB Terminal

Wymiary (szer. x wys. x gł.)

500 x 650 x 233 mm

Stopień ochrony IP

IP42

Waga netto

38 kg

Wartości znamionowe

1250 A

Model

BRC126EB Terminal

Wymiary (szer. x wys. x gł.)

500 x 650 x 260 mm

Stopień ochrony IP

IP42

Waga netto

45 kg

Wartości znamionowe

1600 A

Model

BRC166EB Terminal

Wymiary (szer. x wys. x gł.)

500 x 650 x 300 mm

Stopień ochrony IP

IP42

Waga netto

55 kg

Wartości znamionowe

2000 A

Model

BRC206EB Terminal

Wymiary (szer. x wys. x gł.)

500 x 650 x 340 mm

Stopień ochrony IP

IP42

Waga netto

65 kg

Prośba o ofertę

Imię *

Nazwisko *

Firma *

Stanowisko *

Email *

Telefon *

Województwo

Kraj *

Produkty, którymi jesteś zainteresowany/zainteresowana *

Uwagi *

Zamów Newsletter *

Do Góry
