    Выбор системы

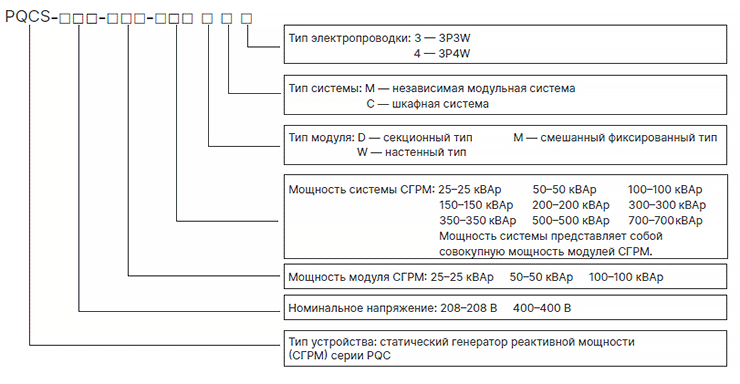

    Правило именования СГРМ

     Правило именования СГРМ серии PQC



    Модель СГРМ

    Тип системы СГРМ Конструкция Название модели Номинальное напряжение Мощность СГРМ Размеры (Ш×Г×В) Масса
    Независимая модульная система Настенное крепление (силовой модуль и принадлежности в сборе) PQCS-208-25-25WC3(4) 208 В 25 кВАр 580x265x1151 мм 65 кг
    PQCS-208-50-50WC3(4) 208 В 50 кВАр 580x265x1151 мм 80 кг
    PQCS-400-50-50WC4 400 В 50 кВАр 580x265x1151 мм 65 кг
    PQCS-400-100-100WC3(4) 400 В 100 кВАр 580x265x1151 мм 80 кг
    Секционный модульный тип PQCS-208-25-25DM3(4) 208 В 25 кВАр 484x681x190 мм 35 кг
    PQCS-208-50-50DM3(4) 208 В 50 кВАр 484x771x190 мм 48 кг
    PQCS-400-50-50DM3(4) 400 В 50 кВАр 484x681x190 мм 35 кг
    PQCS-400-100-100DM3(4) 400 В 100 кВАр 484x771x190 мм 48 кг
    Смешанный фиксированный тип, модульный PQCS-208-25-25MM3(4) 208 В 25 кВАр 484x641.5x190 мм 34 кг
    PQCS-208-50-50MM3(4) 208 В 50 кВАр 484x731.5x190 мм 47 кг
    PQCS-400-50-50MM3(4) 400 В 50 кВАр 484x641.5x190 мм 34 кг
    PQCS-400-100-100MM3(4) 400 В 100 кВАр 484x731.5x190 мм 47 кг
    PQCS-400-150-150MM3(4) 400 В 150 кВАр 484x701.5x270 мм 62 кг
    Шкафная система (несколько модулей) Секционный тип, шкаф PQCS-208-50-100DC3(4) 208 В 100 кВАр 800x1000x2000 мм 335 кг
    PQCS-208-50-200DC3(4) 208 В 200 кВАр 800×1000×2000 мм 455 кг
    PQCS-208-50-300DC3(4) 208 В 300 кВАр 800x1000x2000 мм 635 кг
    PQCS-400-100-300DC3(4) 400 В 300 кВАр 800x1000x2000 мм 395 кг
    PQCS-400-100-500DC3(4) 400 В 500 кВАр 800×1000×2000 мм 515 кг
    PQCS-400-100-700DC3(4) 400 В 700 кВАр 800×1000×2000 мм 695 кг
    Смешанный фиксированный тип, шкаф PQCS-208-50-100MC3(4) 208 В 100 кВАр 800x1000x2000 мм 330 кг
    PQCS-208-50-200MC3(4) 208 В 200 кВАр 800×1000×2000 мм 375 кг
    PQCS-208-50-300MC3(4) 208 В 300 кВАр 800×1000×2000 мм 630 кг
    PQCS-400-100-100MC3(4) 400 В 100 кВАр 800×1000×2000 мм 275 кг
    PQCS-400-150-150MC3(4) 400 В 150 кВАр 800×1000×2000 мм 295 кг
    PQCS-400-100-200MC3(4) 400 В 200 кВАр 800×1000×2000 мм 330 кг
    PQCS-400-100/150-250MC3(4) 400 В 250 кВАр 800×1000×2000 мм 355 кг
    PQCS-400-150-300MC3(4) 400 В 300 кВАр 800×1000×2000 мм 375 кг
    PQCS-400-100/150-350MC3(4) 400 В 350 кВАр 800×1000×2000 мм 415 кг
    PQCS-400-100/150-400MC3(4) 400 В 400 кВАр 800×1000×2000 мм 435 кг
    PQCS-400-150-450MC3(4) 400 В 450 кВАр 800×1000×2000 мм 455 кг
    PQCS-400-100/150-500MC3(4) 400 В 500 кВАр 800×1000×2000 мм 495 кг
    PQCS-400-100/150-550MC3(4) 400 В 550 кВАр 800×1000×2000 мм 515 кг
    PQCS-400-150-600MC3(4) 400 В 600 кВАр 800×1000×2000 мм 540 кг
    PQCS-400-100/150-650MC3(4) 400 В 650 кВАр 1000×1000×2000 мм 635 кг
    PQCS-400-100/150-700MC3(4) 400 В 700 кВАр 1000×1000×2000 мм 650 кг
    PQCS-400-150-750MC3(4) 400 В 750 кВАр 1000×1000×2000 мм 680 кг

    Note:

    1. The above cabinet system doesn't include all configurations. Please use bigger capacity modules for performing configuration.
    2. One HMI can connect a maximum of 8 pcs power modules, no matter if there are different capacity SVG modules or SVG + APF modules.
    3. When adopting configurations not included in the above configurations, the model name will change accordingly.
    4. Please consult Delta personnel if there are any questions.
