台达有源电力滤波器 (APF) 解决吉林大医院的电能质量问题,彻底消除谐波对医院配电稳定性与安全性的影响

行业背景
医院是挽救的生命的场所,可靠的配电是病人健康的保证,对供电的连续性和可靠性有着非常严格的要求。医疗场所中的0类场所自动恢复供电时间 t≤15s;1类场所自动恢复供电时间 0.5s≤t≤15s;2类场所自动恢复供电时间 t≤0.5s。

在人们的传统印象中,医院的配电系统的电能质量问题并不是很引人注目,那主要是因为以住医院中的设备线性负载居多。然而,近年来许多医院中新增加的医疗设备,比如:X光机、CT机、磁共振等等,都是谐波含量极高的负载,在运行过程中会对系统形成冲击,已经恶化了医院的配电系统的电能质量。为了保证医院配电系统的安全性,进行相应的谐波治理是势在必行。

为了提高供电可靠性,UPS在医院也有越来越多的应用,而UPS大多是6脉或12脉整流, 仍然会向电网注入大量谐波,影响电网的稳定性。

项目
吉林某医院 / 内蒙古某医院

问题描述
医院的谐波导致照明灯波动,CT、磁共振、心电图等精密设备量测时出现干扰信号,测试精度降低,从而影响到医生对于病人病情的准确把握。同时大量的谐波使整个医院的配电系统稳定性降低,容易诱发跳闸停电等重大安全事故,因此对医院的谐波治理是非常必要的。

解决方案
治理方案如下图所示,针对现场工况与前期测试评估,在低压配电系统低压集中侧接入 APF,该项目使用PQMA-380-75-4模块12个,示意如下图所示。

针对现场工况与前期测试评估,在低压配电系统低压集中侧接入 APF,该项目使用PQMA-380-75-4模块12个



治理效果
APF投入效果非常明显,数据如下表所示。

APF投入效果非常明显

APF投入前后电流波形与THD如下图所示。

Current waveform and THD before and after Delta PQC active power filer implementation

APF投入前后电压波形与THD如下图所示。

Voltage waveform and THD before and after PQC active power filter implementation



项目总结
APF 在吉林大医院投入使用后,照明系统更加稳定,仪器测试时没有再出现过大的杂讯干扰,机器稳定性提高,故障维护频率降低,彻底消除了谐波对医院配电稳定性、安全性的影响。

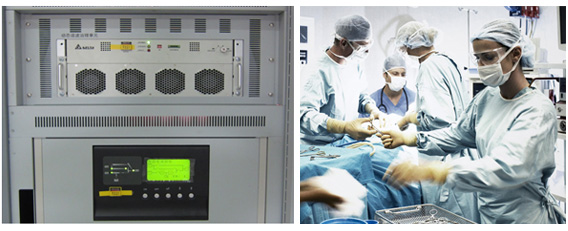

Delta PQC Series Active Power Filter (APF) Protects the Operations in Hospitals
