Система шинопроводов с литой изоляцией - Серия BR, 250 A - 1600 A

Гибкое, безопасное и надежное решение для распределения электропитания низкого напряжения

Руководствуясь девизом “Smarter, Greener, Together”, компания Delta использовала лучшие в отрасли электронные технологии для разработки шинопроводов серии BR для центров обработки данных. В отличие от традиционных систем кабельной проводки или шинопроводов типа «сэндвич», Delta применила заливку эпоксидным компаундом, что значительно повысило степень защиты (IP), безопасность и надежность. Решение Delta идеально подходит для применения в различных отраслях и климатических условиях. Превосходные электрические и механические характеристики эпоксидного компаунда позволяют минимизировать размеры шинопроводов серии BR и упростить их конструкцию. Шинопроводы этой серии отличаются длительным сроком службы, возможностью повторного применения и обеспечивают значительное энергосбережение.



Потребительская ценность
Особенности шинпроводов серии BR:

• Доступна технология «Continuous Plug-In», позволяющая размещать отводной блок в любом месте по всей длине прямого элемента, что упрощает распределение электропитания и расширение конфигурации и очень удобно при использовании в ЦОД
• Сверхбезопасное решение удовлетворяет всем требованиям центров обработки данных.
• Соответствие различным стандартам, таким как IEC, CNS и GB, в зависимости от рынка сбыта и требований заказчиков.
• Компактное решение с небольшим весом позволяет преодолеть характерные для ЦОД ограничения, связанные с массой и габаритами оборудования.
• Высокоинтегрированные композитные материалы безопасны для здоровья людей и существенно снижают электромагнитные помехи, защищая чувствительное оборудование.



Шинопроводы для применения в ЦОД

Недавнее появление Больших Данных и Интернета Вещей заставляет увеличивать вычислительную мощность, пропускную способность и объемы хранилищ данных в ЦОД. Это закономерно приводит к постепенному увеличению не только количества, но и плотности мощности стоек. Эффективное использование пространства становится серьезной проблемой при строительстве ЦОД.

Шинопроводы с литой изоляцией серии BR от Delta предназначены исключительно для центров обработки данных. Благодаря заливке эпоксидным компаундом они обладают компактной конструкцией и низким уровнем излучаемых помех, что позволяет обойти ограничения по занимаемому объему в серверных помещениях. Проектировщики ЦОД могут легко размещать силовые линии рядом с кабелями передачи данных, не опасаясь вредного воздействия электромагнитного излучения.

Кроме того, отводные блоки могут быть изготовлены в заказном исполнении. Их можно гибко использовать с различными системами питания серверных стоек. Отводные блоки поддерживают горячую замену. В них также может использоваться гибкая технология «Continuous Plug-In», позволяющая размещать отводной блок в любом месте по всей длине прямого элемента. Таким образом, они не занимают полезного объема ЦОД, а заказчики могут гибко расширять систему передачи и распределения электроэнергии.

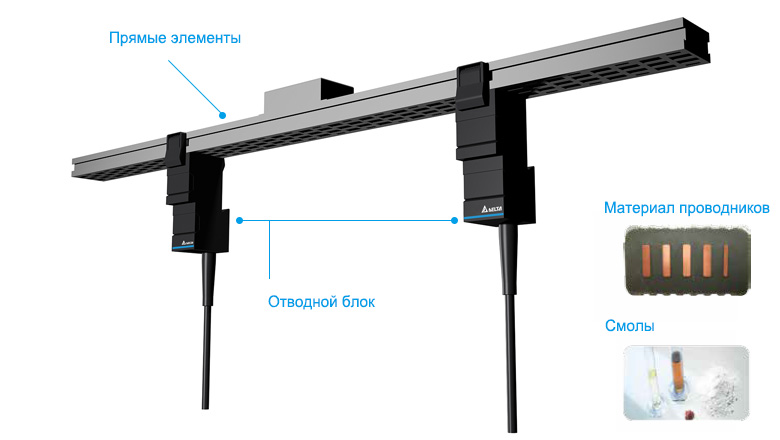

Преимущества шинопроводов

Прямые элементы

• Широкий диапазон номинального тока от 250 A до 1600 A.
• Сечение нейтрального проводника до 200 % сечения фазного проводника.
• Полная заливка внутренних полостей эпоксидным компаундом.
• По запросу возможно изготовление с измененным порядком чередования фаз или с применением технологии «Continuous Plug-In».
• Стандартная длина прямого элемента составляет 1 м, 2 м, 3 м, 4 м, 5 м, 6 м.
• Возможно исполнение с длиной, указанной заказчиком.
• Степень защиты IP54.

Отводной блок

• Простое расширение, поддержка подключения «plug and play» и горячей замены.
• Монтаж без использования специальных инструментов.
• Возможность использования одного модуля или нескольких модулей параллельно.
• Возможность установки счетчиков электроэнергии и коммутационных аппаратов от ведущих поставщиков.
• Модуль мониторинга для выполнения дополнительных функций.

Материал проводников

• Алюминий или медь по выбору.
• Проводимость медных проводников более 99,9 % IACS.
• Медные проводники полностью покрыты оловом для лучшей проводимости и более надежного контакта.

Смолы

• Высокий класс нагревостойкости изоляции F (155 °C) гарантирует безопасность и надежность.
• Огнестойкость, водонепроницаемость, класс нагревостойкости изоляции, а также стойкость к химическим веществам и коррозии соответствуют действующим стандартам.
• Гарантированно высокая надежность даже в сложных условиях окружающей среды (степень защиты до IP54).
